CNC perforēšanas un griešanas kombinētā mašīna
- Slēgta īpaši stingra gulta
-FANUC Punch īpašā CNC sistēma
-Kaļamā čuguna bieza rotējošā torņa konstrukcija
- Tārpu pārnesumu un tārpu struktūras rotācijas stacija
-Ieviesiet apstrādes prasības, piemēram, žalūzijas, velmēšanas ribas, velmēšanas bīdes un piesitienu
| Nē. | Vārdi | Vienība | SPC3050 | SP3050 | SP3050D | SPS3050 | SPS3050-16 | SPS3050-20 |
| 1 | Spiediens | KN | 300 | 300 | 300 | 300 | 300 | 300 |
| 2 | Maksimālais caurumošanas diametrs | MM | 88.9 | 88.9 | 88.9 | 114.3 | 114.3 | 114.3 |
| 3 | Maksimālais sagataves izmērs (Viena pārvietošana) |
MM | 1250*5000 | 1500*5000 | 1650*5000 | 2000*5000 | ||
| 4 | Maksimālais sagataves biezums | MM | 6 | |||||
| 5 | maksimālais sagataves svars | KILOGRAMS | 150 | |||||
| 6 | Štancēšanas precizitāte | MM | +- 0.1 | |||||
| 7 | Slaida gājiens | MM | 32 | |||||
| 8 | X/y ass gājiens | MM | 2500/1250 | 2500/1500 | 2500/1650 | 2500/2000 | ||
| 9 | Maksimālais slīdņa sitienu skaits (punkti) | MIN-1 | 1500 | 1500 | 2000 | 1500 | ||
| 10 | Maksimālais padeves ātrums | M/MIN |
X=80 Y=64 |
|||||
| 11 | Ķieģeļu torņa rotācijas ātrums | R/MIN | 30 | |||||
| 12 | Ķieģeļu torņu moduļu skaits | PC | 24 | 32 | 28/32/52 | |||
| 13 | Peldošo skavu skaits | PC | 3 | |||||
| 14 | CNC sistēma | OMRON | FANUC | |||||
| 15 | uzraudzīt | 15'' | 10.4'' | |||||
| 16 | Ārējie izmēri | MM |
5000 × 5260 × 2250 |
5500 × 5260 × 2250 |
5800 × 5260 × 2500 |
6500 × 5260 × 2500 |
||
| 17 | mašīnas svars | T | 15 | 16 | 16 | 17 | 18 | 20 |
Galvenās sastāvdaļas
Galvenās sastāvdaļas
Galvenās sastāvdaļas
Galvenās sastāvdaļas
Galvenās sastāvdaļas
-FANUC štancēšanas mašīna, kas paredzēta CNC sistēmai un servo blokam, pilna pieskāriena cilvēka un mašīnas darbības saskarne

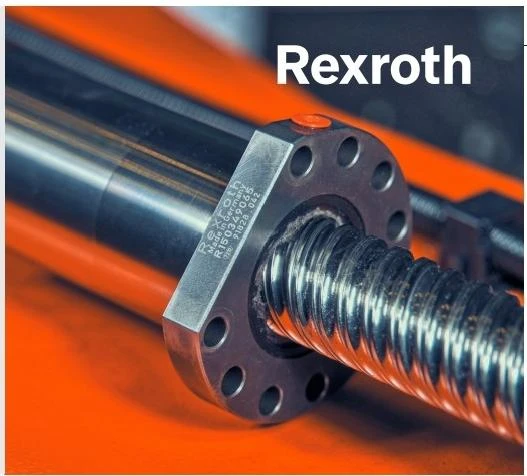

- Precīzas iepriekš nospriegotas lineārās vadotnes, lielas svina lodīšu skrūves un citas importētas pirmās līnijas zīmola sastāvdaļas
-HQ600 augstas stiprības 80 mm biezs veidņu tornītis
- Pašrotējoša veidņu sistēma augstas precizitātes gliemežpārvada un gliemežpārvada transmisijai
Izvēles opcija
- Rievojumu funkcija
- Inteliģenta skava
-Pelējuma eļļas miglas eļļošanas ierīce
-Veidņu maiņas palīgierīce
Rievošanas funkcija: pagriežot instrumentu un kompensējot lokšņu metāla X/Y asu starpību, lokšņu metāla aizmugurē tiek panākta loka formas rieva. Ideāla rievošanas un caurumošanas tehnoloģijas kombinācija samazina lieces ārējo leņķi, samazina ražošanas procesus, neaizņem vietu, ietaupa darbaspēku un ir augsta efektivitāte.
Inteliģenta skavas funkcija: gudri atpazīst skavas pozīciju un automātiski pielāgo to atbilstoši programmai, novēršot skavas procesa manuālu kustību un uzlabojot automatizācijas līmeni.
Līdzīgas mehāniskās iekārtas -Perforēšanas un griešanas kombinētā mašīna
Rotācijas torņa štancēšanas mašīna + taisnā leņķa griešanas mašīna
=CNC štancēšanas un griešanas kompozītmašīna
-Visa elektriskā servo piedziņa
-Integrēta automātiskā programmēšana caurumošanai un griešanai
Taisnā leņķa šķēru īpašības:
-C veida īpaši stingra gulta
-X. Y asmens neatkarīgs, automātiska griešanas spraugas regulēšana
-Lentas konveijera šķirošanas izkraušana
-Pilna un puse griezuma funkcijas
- Vairāku asmeņu asmens ar ilgu kalpošanas laiku
Piezīme
-Taisnā leņķa šķēres var iegādāties atsevišķi.
Tehniskās specifikācijas
| Nē. | parametrs | Vienība | SRC1500 | SRC2000 |
| 1 | Neatkarīgs asmens izmērs X, Y | mm | 1000*1000 | |
| 2 | Dēļa izmērs (garums x platums x biezums) | mm |
1500×5000×3.5 |
2000×5000×3.5 |
| 3 | Regulēšanas metode griešanas asmens spraugai | auto | ||
| 4 | Apstrādes precizitāte | mm | +- 0.1 | |
| 5 | Nepārtrauktas griešanas laiki (pilna/daļēja griešana) | min1 | Lielāks vai vienāds ar 45/60 | |
| 6 | Galvenais pārraides režīms | Servo motors + lodveida skrūve | ||
| 7 | Kontrolējamās asis | 7 | 7 | |
| 8 | Kakla dziļums | mm | 1500 | 2000 |
Perforatora un lāzera kombinētā iekārta
Rotācijas torņa štancēšanas mašīna + lāzergriešanas mašīna
=CNC štancēšanas un griešanas kompozītmašīna
-Integrēta automātiskā programmēšana caurumošanai un griešanai
-Automātiska štancēšanas un griešanas režīmu pārslēgšana
- Augsts materiālu izmantošanas līmenis un elastīgs process
- Samaziniet pelējuma rezerves
Galvenās tehniskās specifikācijas
| Nē. | parametrs | Vienība | PL1550 | PL1650 | PL2050 |
| 1 | Maksimālais sagataves izmērs (ieskaitot vienu pārvietošanu) |
mm |
1500×5000 |
1650×5000 |
2000×5000 |
| 2 | Lāzera papildu jauda | w | 2000~6000 | ||
| 3 | Maksimālais caurumošanas un griešanas biezums | mm | 6 | ||
| 4 | Maksimālais griešanas materiāla diametrs | mm | 80 | ||
| 5 | Apstrādes precizitāte | mm | +-0.10 | ||
| 6 | Ārējie izmēri | mm |
5500×5260×2250 |
5800×5260×2250 |
6500×5260×2250 |
